工控机上安装服务器级虚拟机 vmware ESXi6.7

1、工具

硬件：

        主机  ：下载资料，制作启动盘

        工控机：配置好点，安装 esxi 虚拟机

        U 盘：至少 8G

 软件：

        U 盘引导工具：ventoy-1.0.82

        PE 工具：WePE64_V2.2.iso

        esxi 镜像：ESXi-6.7.0.iso

2、安装

2.1 用 ventoy 工具制作启动盘

（1）U 盘插入主机（非工控机）

制作成功后，U 盘名称变成 Ventoy

 注：

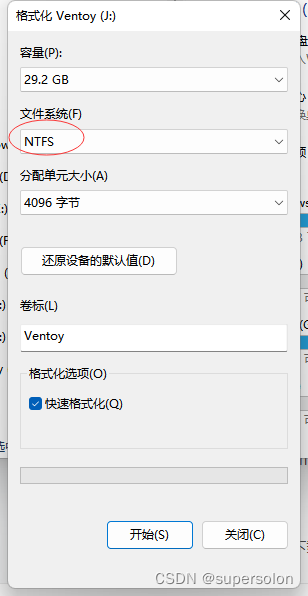

写盘不成功：换 U 盘、用 NTFS 格式化 U 盘

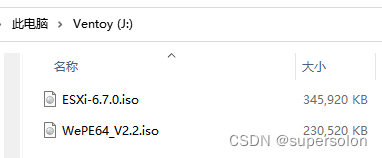

 （2）esxi 及 WinPE 的 iso 文件拷贝到制作好的启动盘里

2.2 WePE 下格式化硬盘（硬盘是新盘可以不考虑）

（1）U 盘插入工控机

（2）U 盘启动

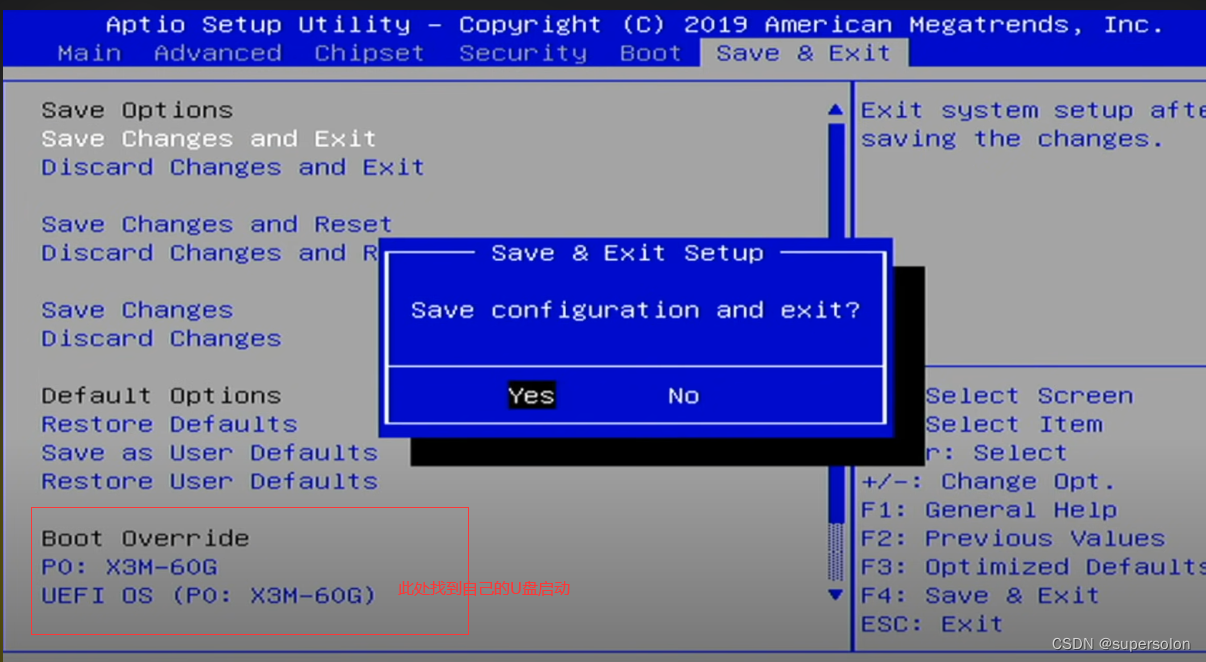

启动工控机，按【Del】键进入 Bios（不同的机器可能不一样），选择 U 盘启动

（3）进入 WePE

到 iso 镜像选择页面，选 WePE 启动 PE 系统（如果启动异常，选第三种 vmedia 的方式）

注：启动不了 WEPE：换最新版本的 ventoy，最开始用的 ventoy-1.0.64，后来换成 ventoy-1.0.82 的可以了

（4）格式化工控机硬盘

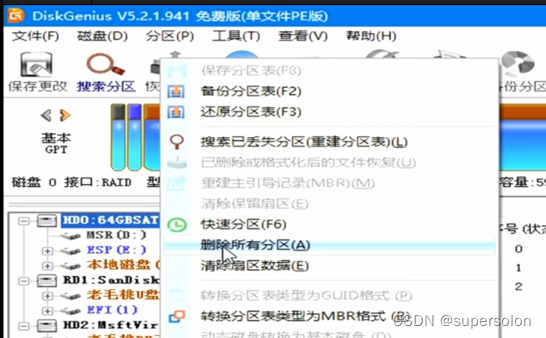

分区工具 - 选中硬盘 -【右键】-【删除所有分区】-【新建分区】-【保存更改】

（5）重启重新进 U 盘启动盘

2.3 安装 ESXi

（1）启动 Esxi 镜像

U 盘启动到选择 iso 页面，选择 esxi 镜像（选第一种，normal 的启动方式），跑码

（2）设置 esxi 安装信息

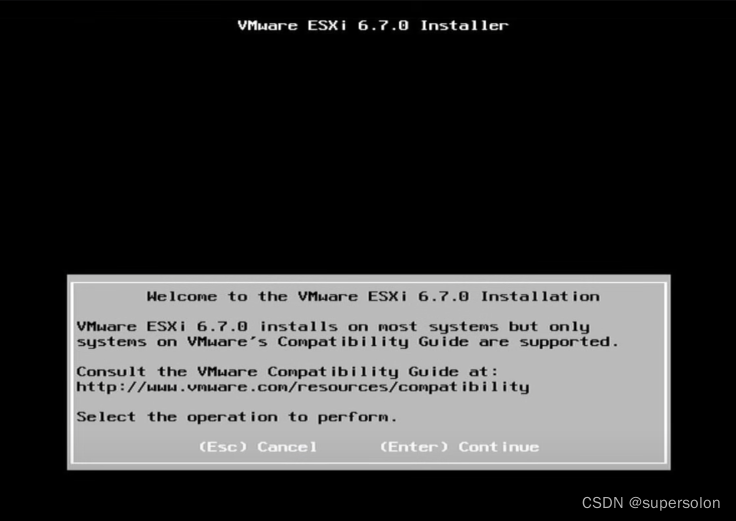

 欢迎界面 -【Enter】继续

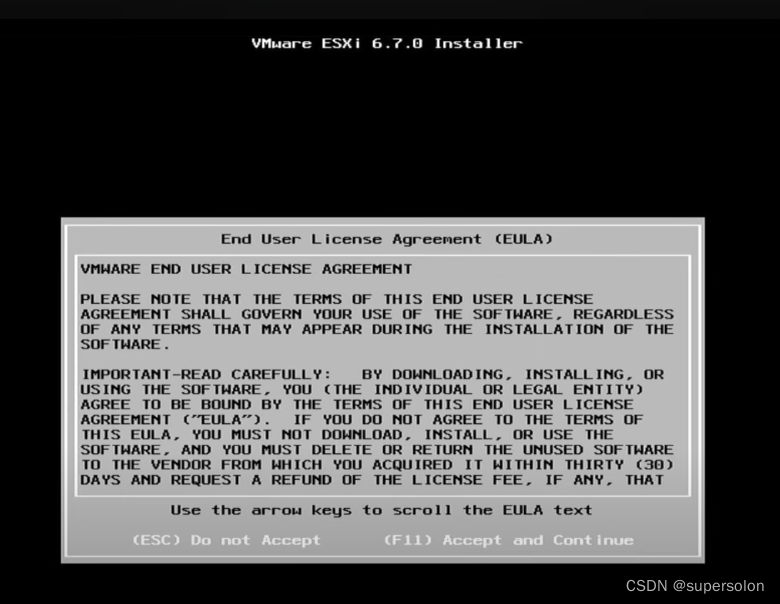

 许可声明界面 -【F11】接受并继续

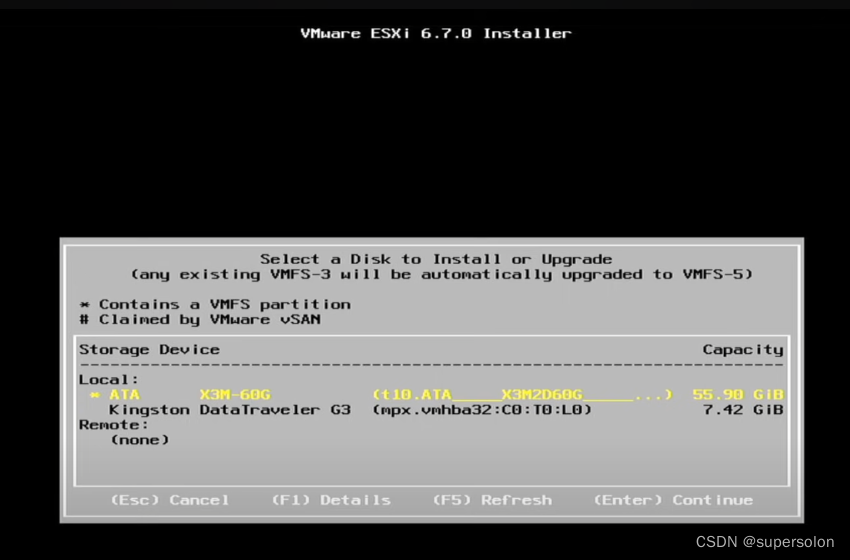

 选择安装到硬盘（黄色表示选中） - 【Enter】继续

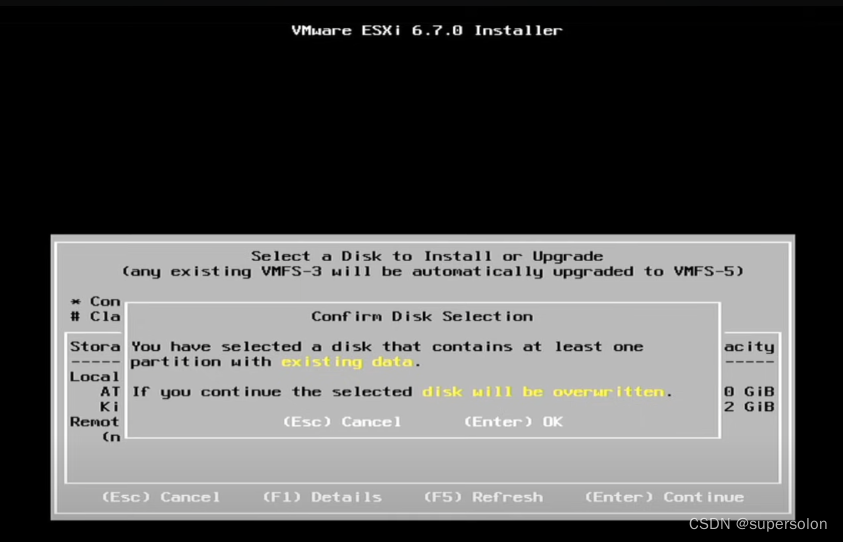

 再次确认 - 【（Enter）OK】继续

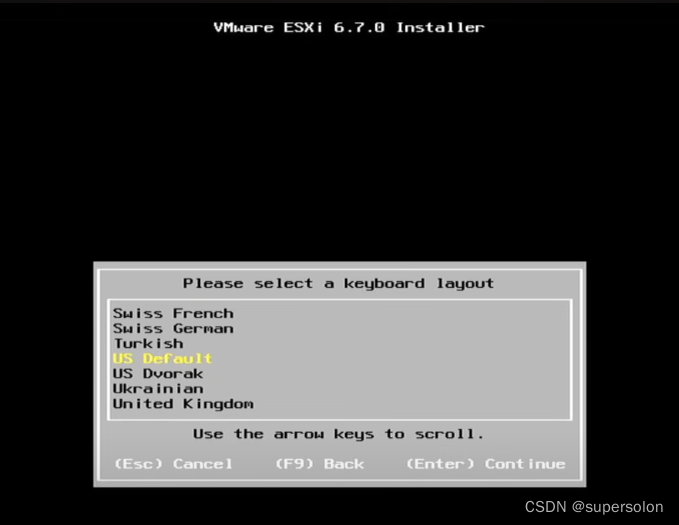

 选择键盘布局，默认的【US Default】即可，【Enter】继续

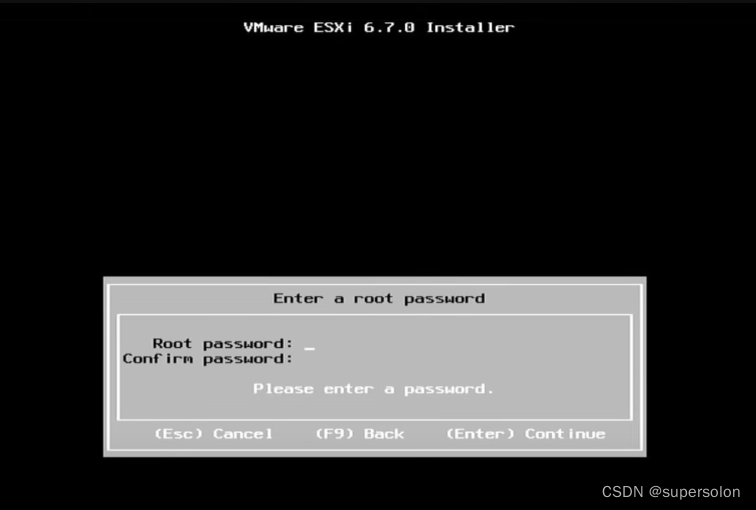

 设置密码 - 【Enter】继续

需要复杂密码（字符、数字、字符且不能出现经常出现的密码组合） ，密码示例 Abc12345.

记住密码，后面要用！！！

密码无法保存 ，可以强制ALT+TAB

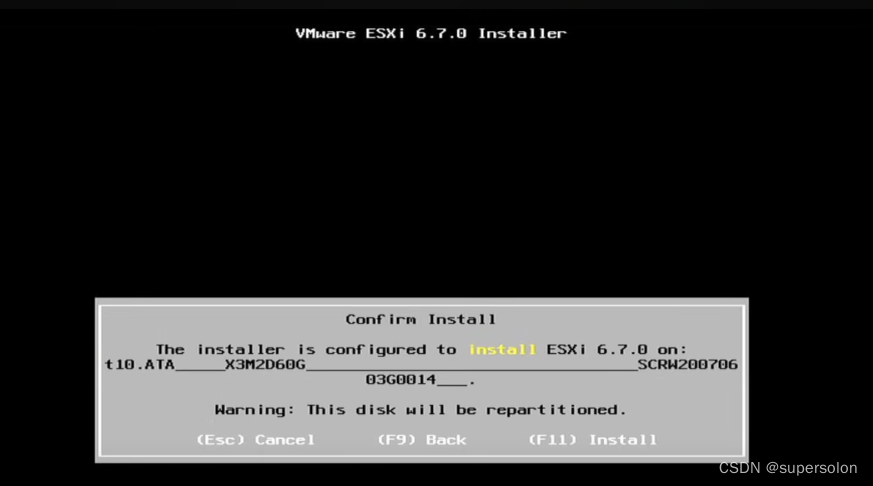

确认安装信息 - 【（F11）Install】

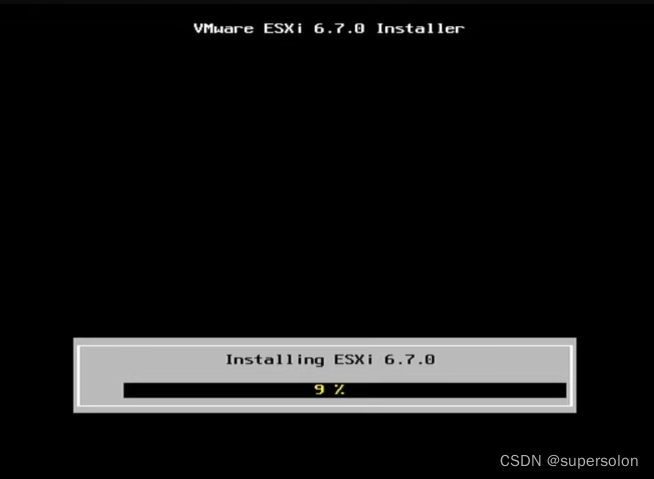

（3）开始安装 esxi

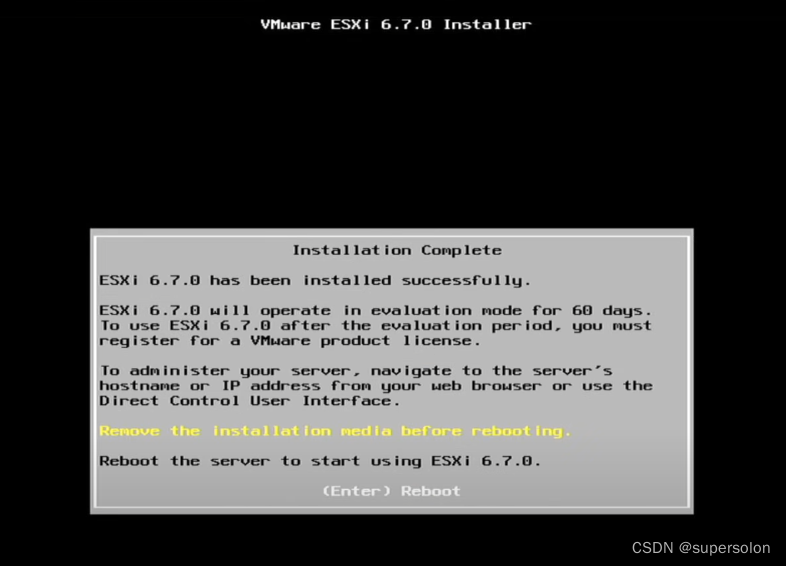

 安装完成 - 拔掉 U 盘 - 【（Enter）Reboot】 -  重启

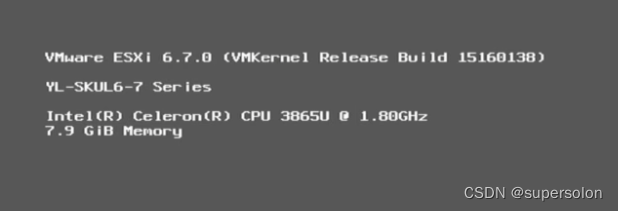

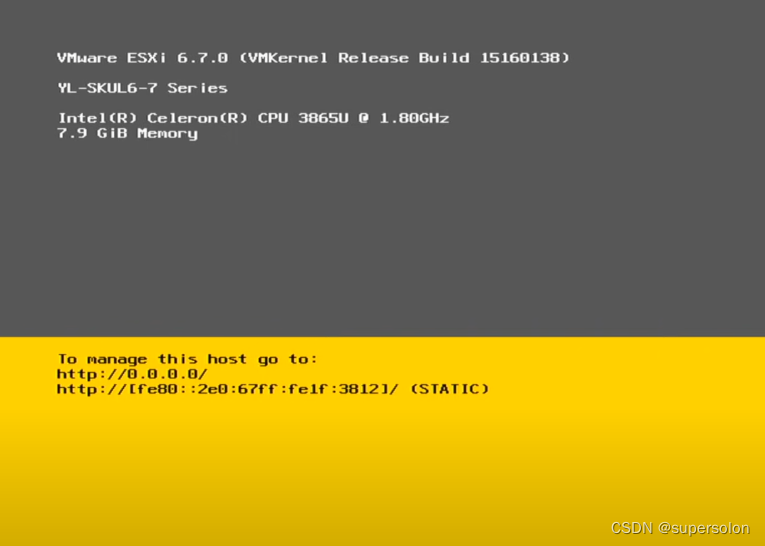

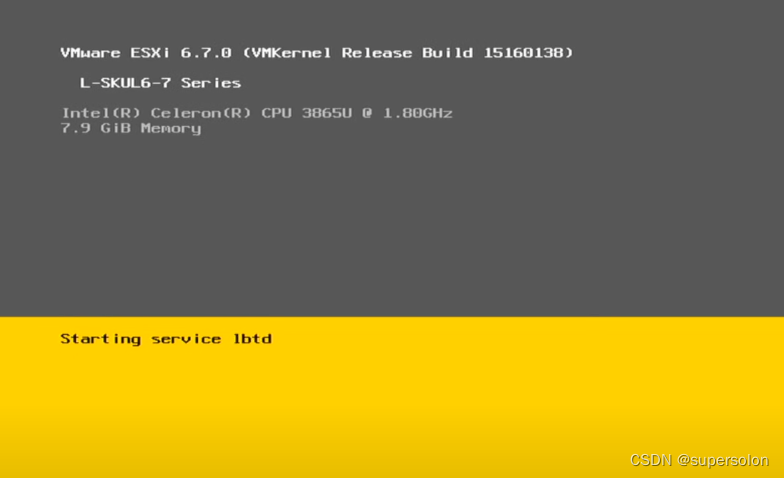

 esxi 系统启动成功

3、系统设置

3.1 进入设置页面

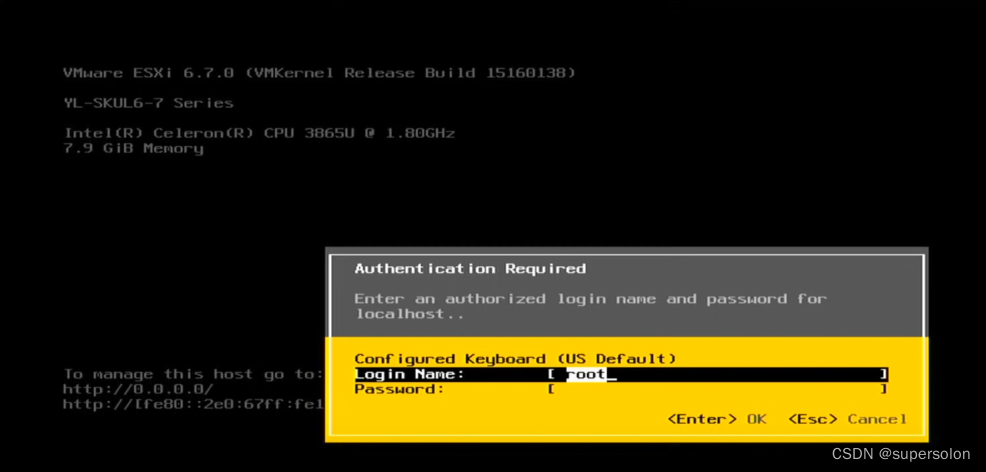

【F2】键 - 输入设置的密码 -【Enter】继续

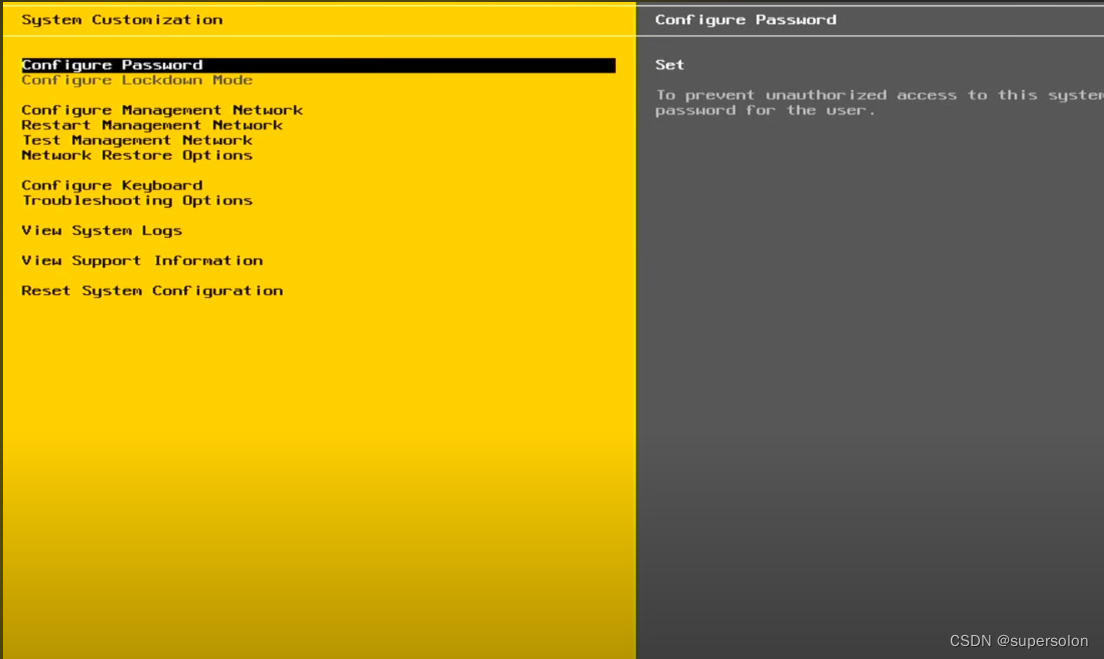

 进入配置页面进行配置管理

 3.2 设置网络

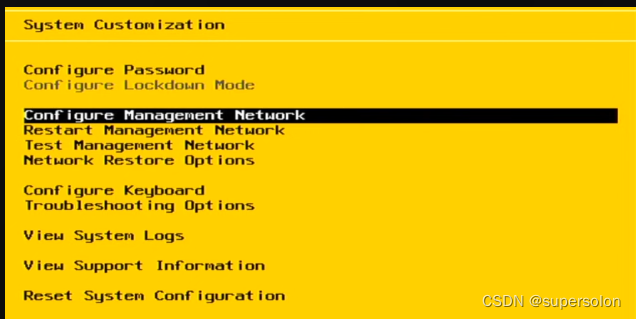

选中【Configure Management Network】-【Enter】

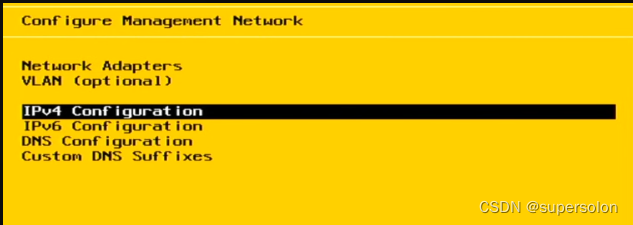

 设置 IPv4：选中【IPv4 Configuration】 -【Enter】

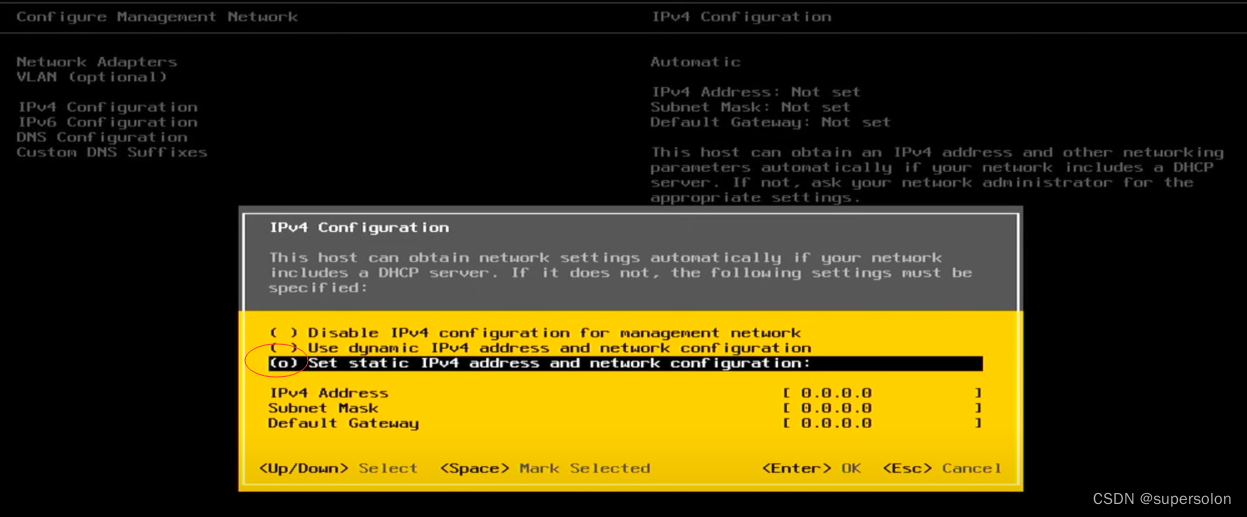

 设置静态 IP 地址：下移到第三项 - 【空格】选中 - 设置信息 - 【Enter】保存

        根据实际情况进行设置：比如设备都在 192.168.100.xxx 网段，则可以进行如下设置：

IPv4 Address：192.168.100.2（自定义，esxi 的后台管理地址，浏览器登录用）

Subnet Mask：255.255.255.0

Default Gateway：192.168.100.1（后面要安装的 openwrt 的地址，openwrt 作为主路由）

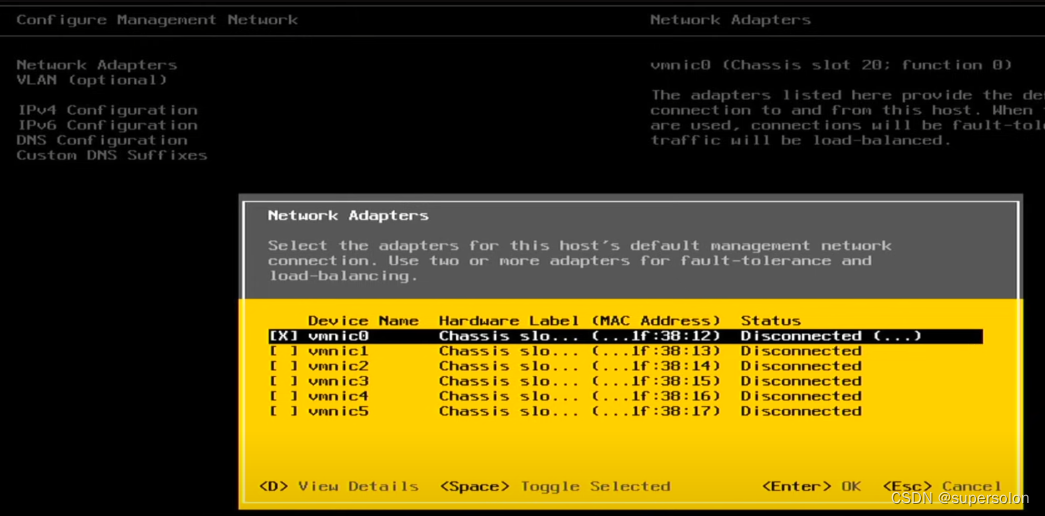

3.3 设置 esxi 管理网口

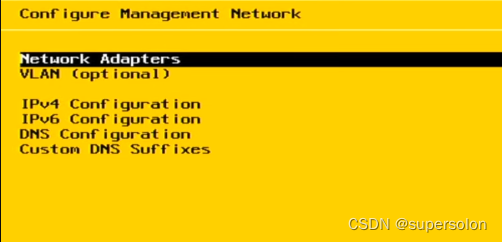

选中【Network Adapters】-【Enter】进入

 默认选择第一个网口，可以根据实际情况设置，设置完【Enter】保存

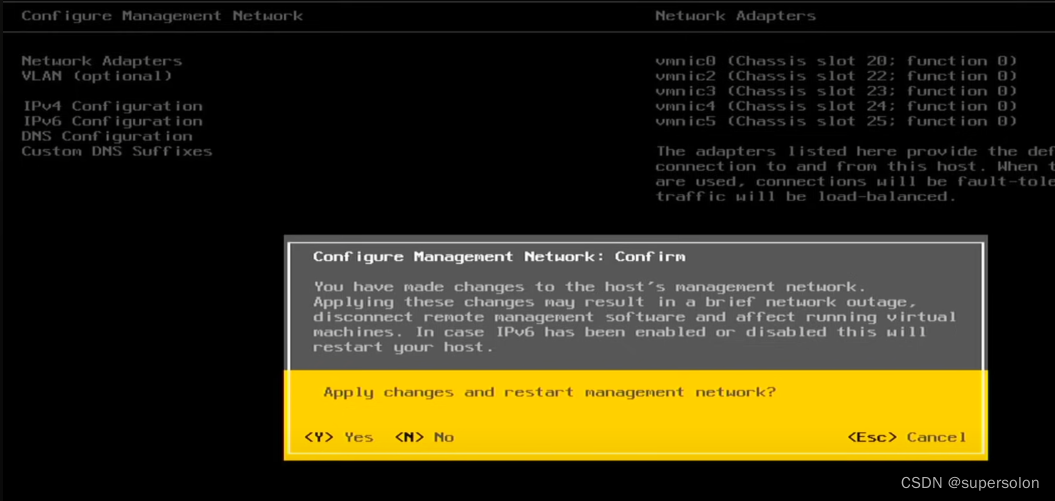

 确认更改信息：【Esc】后退 - 【Y】确认

3.4 清除密码（此步非必须，不想设置密码用）

【Reset System Configuration】-【F11】- 确认 -【Enter】

3.5 退到 esxi 信息界面

 【esc】退到 esxi 信息界面

 4、设置主机

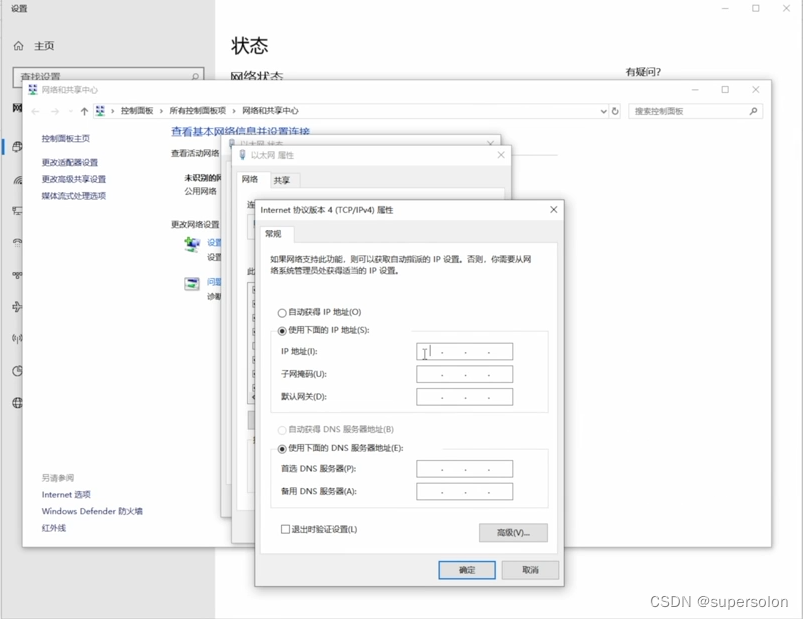

将主机的 IP 地址设置为跟工控机安装的 esxi 一个网段（比如：192.168.100.5）

5、登录 esxi 后台

5.1 连接网线

一段在工控机的第一个网口上，另一端连接主机

5.2 登录后台

 （1）浏览器输入 esxi 设置的 IP 地址（192.168.100.1）到 esxi 的登录界面

 （2）用户名、密码进入

 （3）esxxi 安装完成
