最近再搞 ESXI，把原来的 “黑群晖” 改成 ESXI；因为群晖里有数据，为了不想迁移数据所以需要对硬盘做直通
0x01 RDM 直通
通过 RDM（Raw Device Mapping）方式，将磁盘应设为本地 VMDK
优点：不需要增加硬件和修改任何配置文件，配置起来很易用
缺点：如果需要对硬盘调整，需要重新映射；群晖无法获取到 SMART 信息
-
通过命令
ls -l /dev/disks查看当前挂载的所有磁盘信息。 -
[root@HOME-ESXI:~] ls -l /dev/disks -
total 1948588424 -
-rw------- 1 root root 500107862016 Jan 24 13:18 t10.ATA_____ST3500413AS_________________________________________5VMQDMFJ -
-rw------- 1 root root 2550005760 Jan 24 13:18 t10.ATA_____ST3500413AS_________________________________________5VMQDMFJ:1 -
-rw------- 1 root root 2147483648 Jan 24 13:18 t10.ATA_____ST3500413AS_________________________________________5VMQDMFJ:2 -
-rw------- 1 root root 495268773888 Jan 24 13:18 t10.ATA_____ST3500413AS_________________________________________5VMQDMFJ:3 -
-rw------- 1 root root 495161835520 Jan 24 13:18 t10.ATA_____ST3500413AS_________________________________________5VMQDMFJ:5 -
-rw------- 1 root root 250059350016 Jan 24 13:18 t10.NVMe____HP_SSD_EX900_250GB______________________0000000000000001 -
-rw------- 1 root root 4161536 Jan 24 13:18 t10.NVMe____HP_SSD_EX900_250GB______________________0000000000000001:1 -
-rw------- 1 root root 4293918720 Jan 24 13:18 t10.NVMe____HP_SSD_EX900_250GB______________________0000000000000001:2 -
-rw------- 1 root root 242137341440 Jan 24 13:18 t10.NVMe____HP_SSD_EX900_250GB______________________0000000000000001:3 -
-rw------- 1 root root 262127616 Jan 24 13:18 t10.NVMe____HP_SSD_EX900_250GB______________________0000000000000001:5 -
-rw------- 1 root root 262127616 Jan 24 13:18 t10.NVMe____HP_SSD_EX900_250GB______________________0000000000000001:6 -
-rw------- 1 root root 115326976 Jan 24 13:18 t10.NVMe____HP_SSD_EX900_250GB______________________0000000000000001:7 -
-rw------- 1 root root 299876352 Jan 24 13:18 t10.NVMe____HP_SSD_EX900_250GB______________________0000000000000001:8 -
-rw------- 1 root root 2684354560 Jan 24 13:18 t10.NVMe____HP_SSD_EX900_250GB______________________0000000000000001:9 -
通过命令
vmkfstools -z /vmfs/devices/disks/<直通硬盘的标识符> /vmfs/volumes/<保存vmdk的硬盘标识符>/<VMDK名字>.vmdk，进行挂载；其中 <直通硬盘的标识符> 为上一个命令中的类似这样的值t10.ATA_____ST3500413AS_________________________________________5VMQDMFJ；<保存 vmdk 的硬盘标识符> 可在/vmfs/volumes/查看的到；<VMDK 名字> 名字随意。 -
[root@HOME-ESXI:~] cd /vmfs/volumes/ -
[root@HOME-ESXI:/vmfs/volumes] ls -
1eeffc73-bcd27263-1e02-52d4b71eff6e 5e2966c6-05e642a6-2fa3-7085c2860b45 6d530177-2222d68b-7c96-8146fdca8e09 -
5e2966c0-51442ba6-628a-7085c2860b45 5e2966c6-ee8383fe-dd4c-7085c2860b45 local.vm.store -
[root@HOME-ESXI:/vmfs/volumes] cd local.vm.store/ -
[root@HOME-ESXI:/vmfs/volumes/5e2966c6-ee8383fe-dd4c-7085c2860b45] mkdir DMS.store -
[root@HOME-ESXI:/vmfs/volumes/5e2966c6-ee8383fe-dd4c-7085c2860b45/DMS.store] vmkfstools -z /vmfs/devices/disks/t10.ATA_____ST3500413AS_________________________ -
________________5VMQDMFJ /vmfs/volumes/local.vm.store/DMS.store/disk4.vmdk -

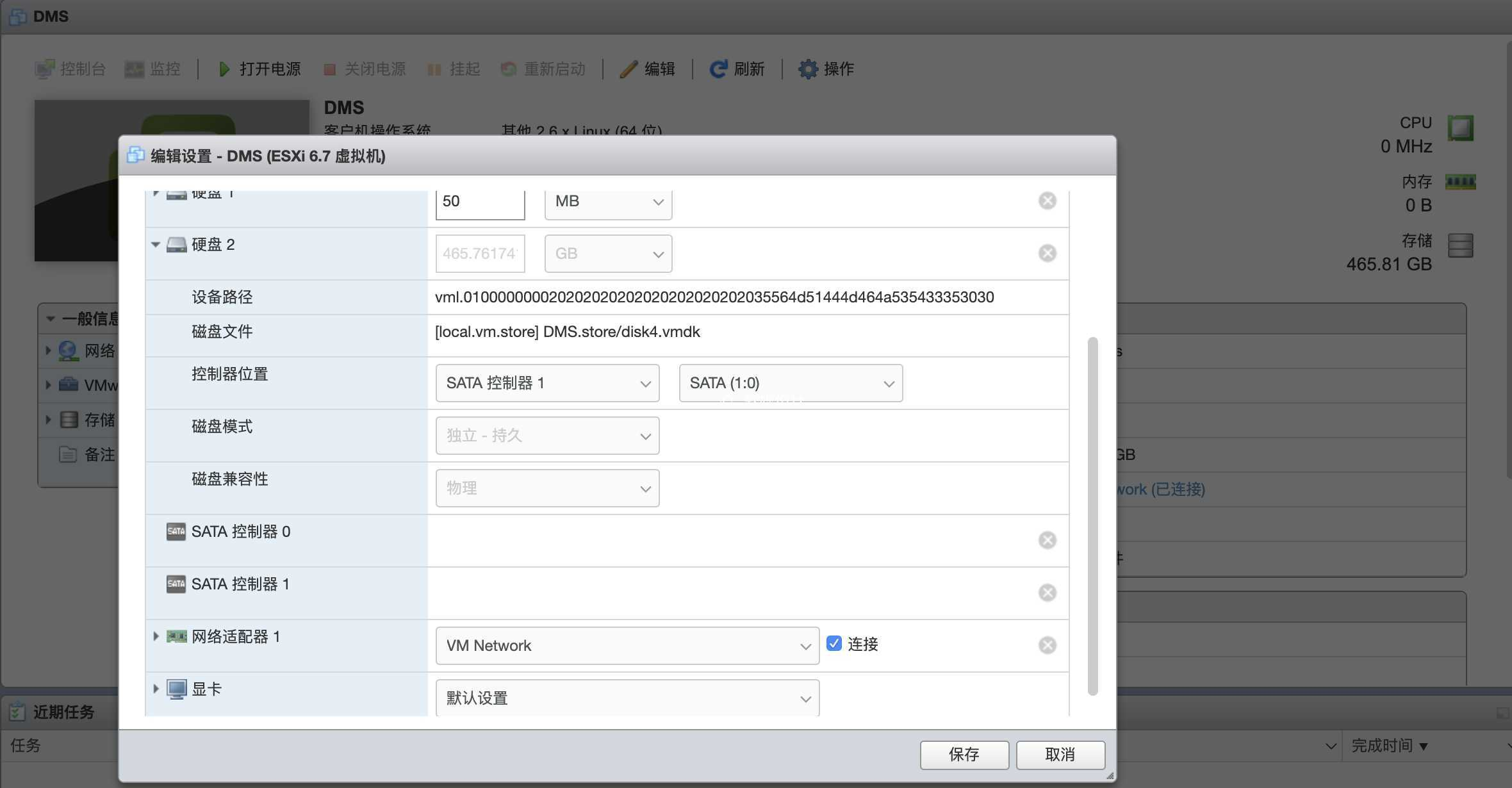

设置群晖磁盘
至此，RDM 直通设置完成；多磁盘与此类似。
0x02 PCIE 直通 (适用所有不能直通的 PCIE 设备)
通过修改/etc/vmware/passthru.map配置文件实现
优点：可以对几乎任何所有的 PCIE 设备直通；不需要担心磁盘顺序等
缺点：如果对 AHCI 设备配置，会对整个设备映射，无法单独对某块硬盘；需要修改 ESXI 系统配置文件；部分不支持 SMART 信息；需要预留内存空间
- 打开直通映射文件

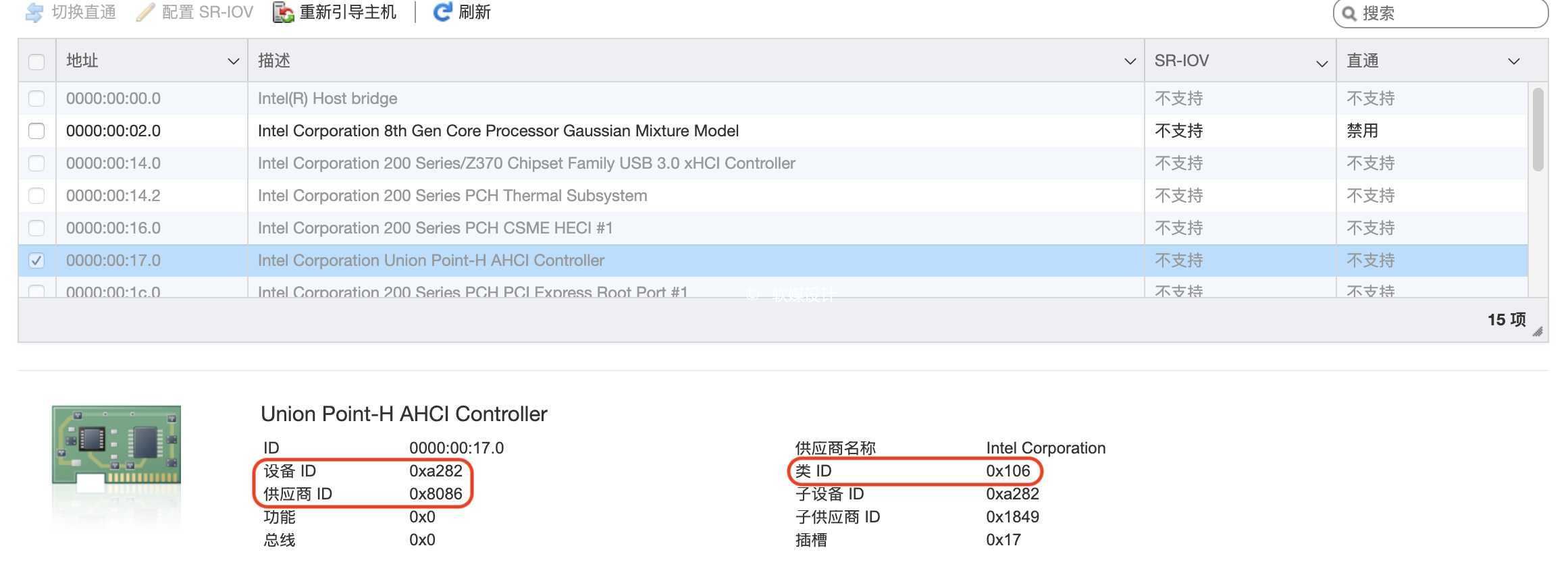

vi /etc/vmware/passthru.map - 在 esxi 上查看设备供应商 ID(VID)、设备 ID(PID) 等信息
-
在
passthru.map中增加对应配置： vi /etc/vmware/passthru.map -
# Intel Corporation Union Point-H AHCI Controller -
# <供应商ID> <设备ID> d3d0 default -
8086 a282 d3d0 default

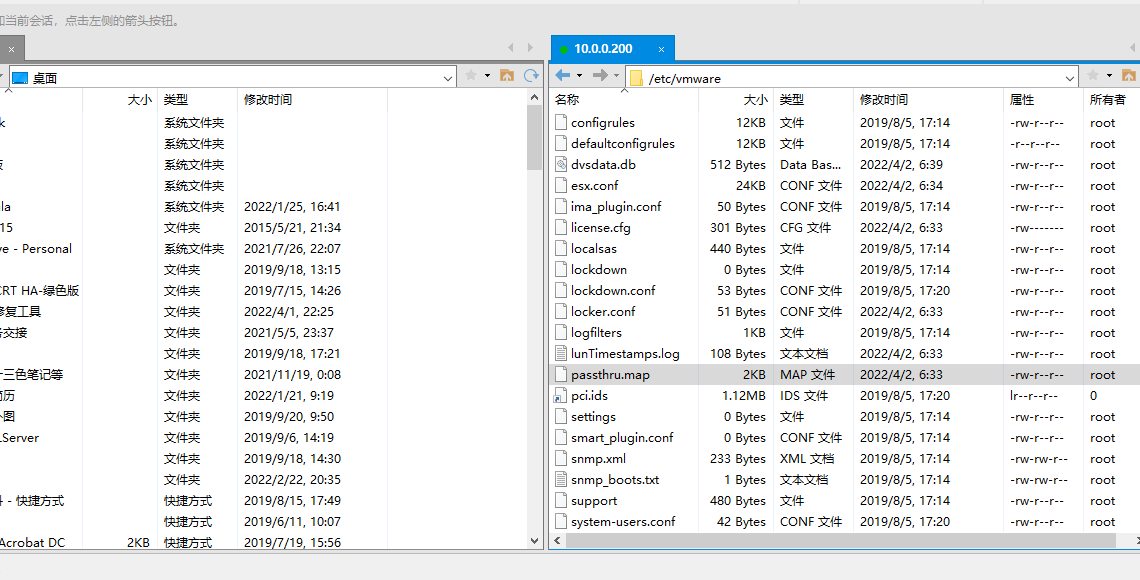

你还可以用 Xftp 去登录到设备中，并且可以直接右键以记事本打开，来修改文件，还可以备份一份
- 重启 ESXI 服务

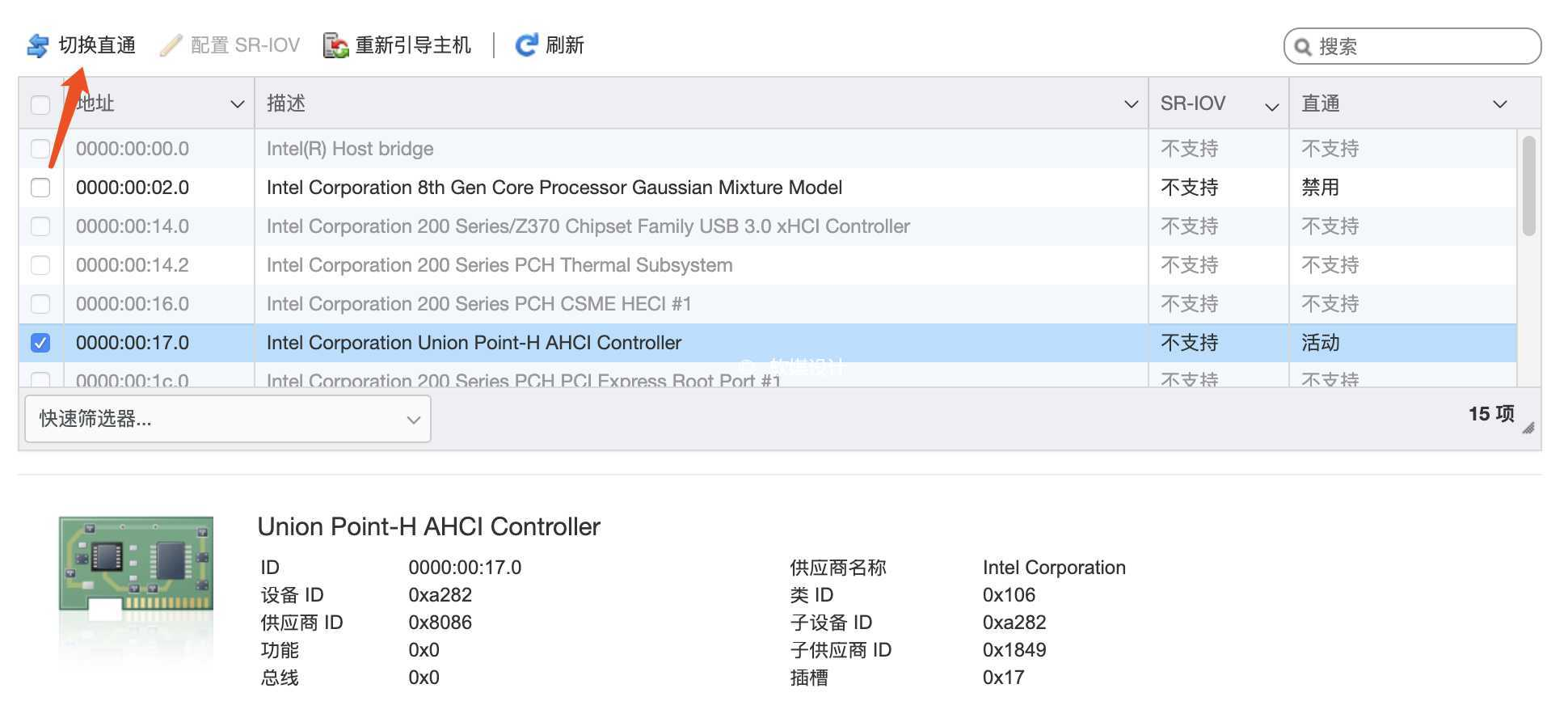

- 开启直通

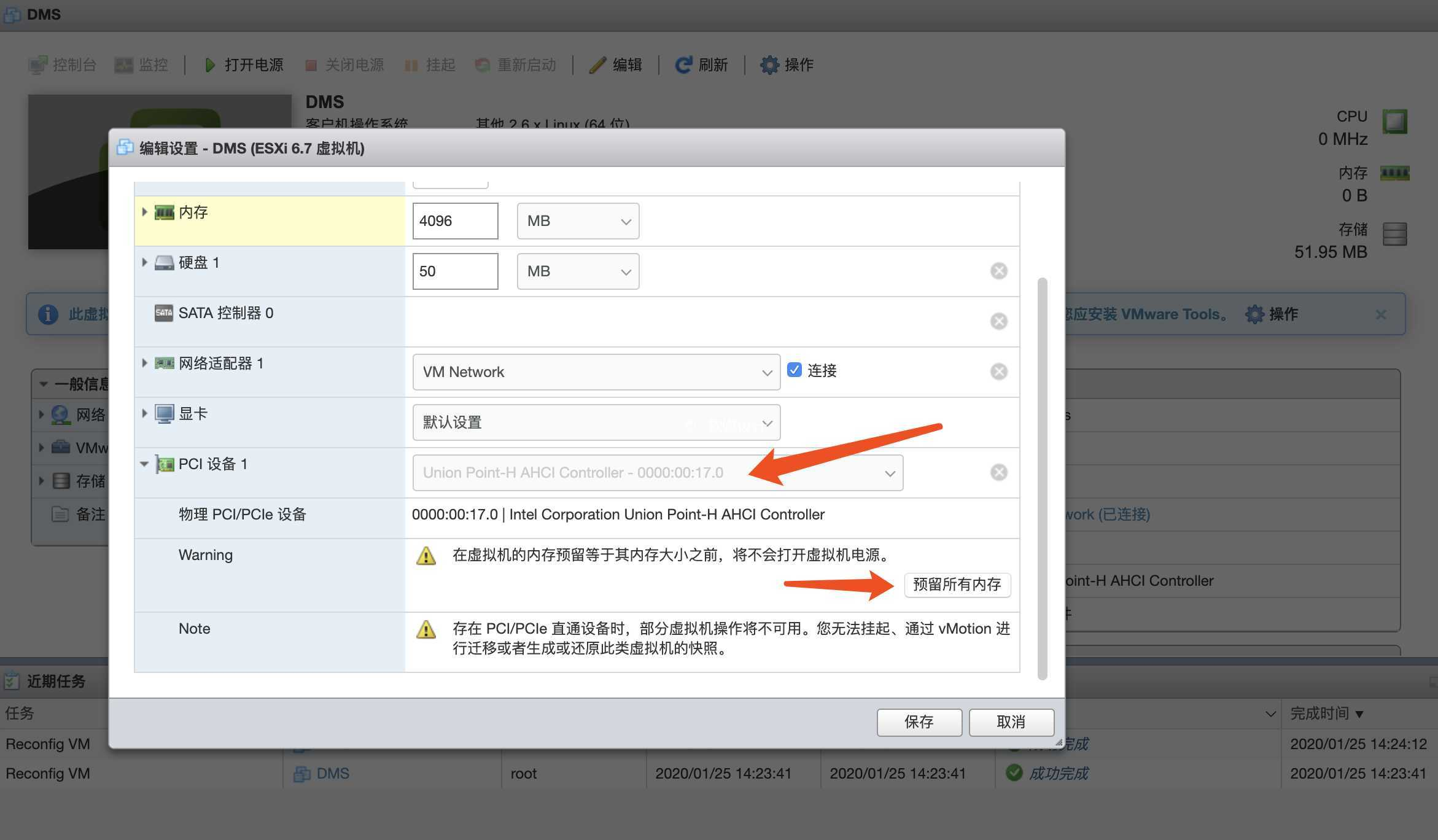

- 配置群晖，并预留内存空间

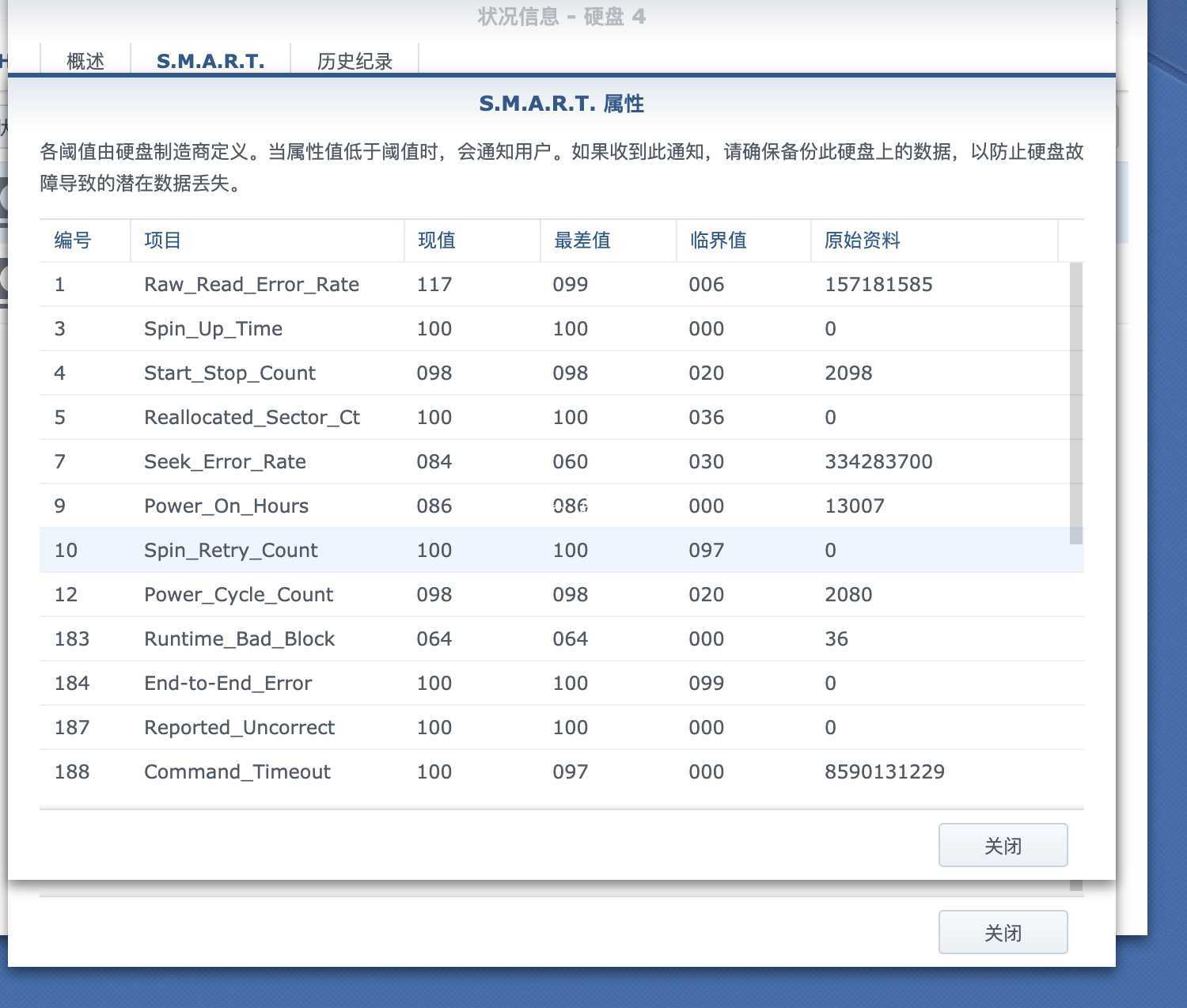

- 群晖对硬盘识别正常
